غشاء RO لمياه البحر هو عنصر الفصل الأساسي لأنظمة تحلية مياه البحر. من خلال تطبيق ضغط خارجي يتجاوز الضغط الاسموزي لمياه البحر (عادة 5.5-7.0 ميجا باسكال)، تتخلل جزيئات الماء بشكل انتقائي من خلال طبقة الغشاء المركب من مادة البولي أميد بينما يتم رفض الأملاح الذائبة وأيونات المعادن الثقيلة والكائنات الحية الدقيقة، مما ينتج مياه عذبة تحتوي على مواد صلبة صلبة أقل من 500 ملجم / لتر. وباعتباره منتجًا تكنولوجيًا بالغ الأهمية في قطاع غشاء التناضح العكسي لمياه البحر الصينية، فإن أدائه يحدد بشكل مباشر جودة المياه الناتجة، ومستوى استهلاك الطاقة، والاستقرار التشغيلي لأنظمة تحلية المياه. تلتزم شركة Jiangsu Bangtec Huachuang Sci-tech Co., Ltd.، التي تستفيد من الخبرة الفنية لفريق الدكتوراه في الأكاديمية الصينية للعلوم ومؤسسات البحث والتطوير الخارجية، بتطوير وتصنيع منتجات أغشية SW Ro عالية الرفض ومنخفضة الطاقة. تغطي مجموعة المنتجات أغشية التناضح العكسي ذات الضغط العالي والضغط المتوسط والضغط المنخفض بالإضافة إلى سلسلة الأغشية المضادة للقاذورات، والتي يتم تطبيقها على نطاق واسع في إمدادات المياه في المدن الساحلية، وتحلية الجزر، وسيناريوهات معالجة المياه الصناعية عالية الملوحة.
مؤشرات الأداء الأساسية ومعايير التشغيل

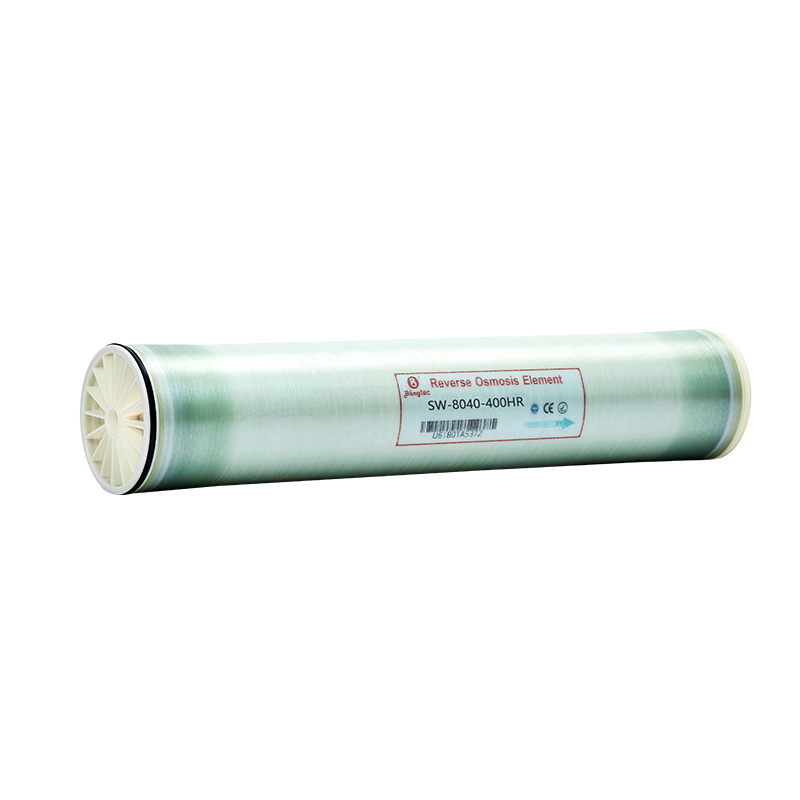

يجب أن يلبي غشاء مياه البحر الفاخر ثلاثة متطلبات أساسية في الوقت نفسه: رفض الملح العالي، وتدفق التخلل العالي، والاستقرار على المدى الطويل. في ظل ظروف اختبار الصناعة القياسية (32000 جزء في المليون من كلوريد الصوديوم، ضغط تشغيل 5.5 ميجا باسكال، 25 درجة مئوية، درجة حموضة 8، استرداد بنسبة 8%)، تحقق منتجات غشاء SW RO السائدة معدلات رفض ملح ثابتة تتراوح بين 99.65% و99.80%، مع عناصر غشاء فردية بصيغة 8040 توفر معدلات تدفق متخللة تبلغ 6500-7500 جالون يوميًا (24.6-28.3 مكعبًا) متر يوميا). في العمليات الهندسية الفعلية، يتم عادةً التحكم في معدلات استرداد النظام بنسبة 45%-50%؛ وتؤدي معدلات الاسترداد المرتفعة بشكل مفرط إلى زيادات سريعة في تركيز ملح الجانب المركز، مما يزيد من مخاطر التقشر ويقلل من عمر الغشاء.
| معلمة الأداء | النطاق النموذجي | الوصف |
| رفض الملح | 99.5% - 99.8% | استنادا إلى معيار اختبار كلوريد الصوديوم؛ القيم الاسمية التي يتم تحقيقها بعد 24-48 ساعة من التشغيل المستمر |
| ضغط التشغيل | 55 - 70 بار (800-1000 رطل لكل بوصة مربعة) | يعتمد على تغذية TDS ودرجة الحرارة؛ زيادة الضغط الأسموزي بمقدار 0.07 بار تقريبًا لكل 100 ملجم/لتر من المواد الصلبة الذائبة |
| استعادة النظام | 45% - 50% | معيار لتصميم مرحلة واحدة. يمكن أن تصل أنظمة المرحلتين إلى 55%-60% |
| تتخلل الجريان | 7 - 9 جالون يوميًا (11.9-15.3 لتر/م2·ساعة) | انخفاض قيم استهلاك مياه البحر المفتوحة؛ قيم أعلى لمياه آبار الشاطئ |
| استهلاك الطاقة المحددة | 2.8 - 3.8 كيلووات ساعة/م3 | يمكن للأنظمة المحسنة المزودة بأجهزة استعادة الطاقة أن تحقق أقل من 3.0 كيلووات في الساعة/م3 |
| درجة حرارة التشغيل القصوى | 45 درجة مئوية | يؤدي تجاوز ذلك إلى تسريع التحلل المائي لطبقة البولي أميد وتقصير عمر الغشاء |
| تحمل الكلور الحر | <0.1 جزء في المليون | يتأكسد الكلور الحر ويدمر طبقة البولياميد الوظيفية؛ مطلوب إزالة عن طريق الكربون المنشط أو ثنائي كبريتيت الصوديوم |
| حد تغذية SDI | < 5 | يوصى باستخدام SDI أقل من 3 بعد المعالجة UF/MF لتمديد فترات التنظيف |
هيكل مادة الغشاء وآلية الفصل
يستخدم غشاء RO لمياه البحر الحديثة هيكلًا مركبًا من الأغشية الرقيقة (TFC) يتكون من ثلاث طبقات وظيفية مصممة بدقة. الطبقة الأساسية عبارة عن قماش بوليستر غير منسوج يوفر قوة ميكانيكية؛ الطبقة الوسطى عبارة عن ركيزة مسامية من البولي سلفون للترشيح الفائق تعمل كدعم وانتقال؛ الطبقة السطحية عبارة عن طبقة نشطة من مادة البولي أميد العطرية المتصالبة يبلغ سمكها حوالي 0.2 ميكرومتر، وهي جوهر تحقيق الفصل الانتقائي. يتم تحضير هذه الطبقة النشطة عن طريق البلمرة البينية، ويُظهر هيكلها الكثيف المتشابك نفاذية مياه عالية للغاية (معامل نفاذية الماء A تقريبًا 2-5×10^-12 م/ث·باسكال) بينما يُظهر نفاذية منخفضة جدًا للأيونات أحادية التكافؤ مثل كلوريد الصوديوم (معامل نفاذية الملح B حوالي 2-8×10^-8 م/ث).
تتبع عملية الفصل آلية نشر المحلول: تذوب جزيئات الماء الموجودة على الجانب عالي الضغط بشكل تفضيلي في طبقة البولي أميد وتنتشر إلى الجانب منخفض الضغط مدفوعًا بالتدرج المحتمل الكيميائي. يتم رفض الأيونات المائية ذات نصف القطر الأكبر، بما في ذلك Na وCl- وMg2 وCa2، بشكل فعال بسبب العوائق الاستاتيكية وتأثيرات استبعاد Donnan. بالنسبة للجزيئات الصغيرة المحايدة مثل حمض البوريك (H3BO3)، تحقق الأغشية التقليدية معدلات رفض تبلغ حوالي 90%-92%. لتقليل تركيز البورون المتخلل إلى أقل من 0.3 جزء في المليون، من الضروري إما زيادة الرقم الهيدروجيني فوق 8.5 لتحويل حمض البوريك إلى أيونات بورات، أو استخدام تصميم RO ثنائي المسار.
التأثير الحاسم للمعالجة المسبقة على عمر الغشاء
إن اكتمال أنظمة المعالجة المسبقة يحدد بشكل مباشر الدورة التشغيلية وتكرار التنظيف لغشاء مياه البحر. تحتوي مياه البحر غير المعالجة على مواد صلبة عالقة، وغرويات، ومواد عضوية، وكائنات دقيقة، وأيونات متقشرة (Ca2، Mg2، Ba2، Sr2، SiO2)، والتي تشكل قاذورات عضوية، أو قاذورات حيوية، أو قشور غير عضوية على سطح الغشاء. توضح الممارسات الهندسية أن المعالجة المسبقة غير الكافية يمكن أن تسبب انخفاضًا لا رجعة فيه في التدفق بنسبة 30%-50% خلال 12 شهرًا، في حين أن المعالجة المسبقة المحسنة (مثل استبدال ترشيح الرمل التقليدي بترشيح غشاء UF/MF) جنبًا إلى جنب مع التنظيف الدوري للتنظيف المكاني (CIP) يمكن أن تطيل عمر خدمة الغشاء إلى ما بعد 3 سنوات.
تتضمن عملية المعالجة المسبقة الموصى بها ما يلي: بعد تناول مياه البحر، تتم إزالة الحطام الخشن والرمال عبر الحواجز الشريطية والأعاصير المائية؛ التخثر والترسيب أو تعويم الهواء المذاب يقلل من التعكر ومحتوى الطحالب. يتحكم الترشيح اللاحق للوسائط المتعددة أو الترشيح الغشائي فائق الترشيح في التدفقات السائلة SDI أقل من 3 والتعكر أقل من 0.1 NTU؛ وأخيرًا، تعترض مرشحات الخرطوشة (5 ميكرومتر) الجسيمات المتبقية، ويتم تحديد جرعات عوامل الاختزال للتخلص من الكلور المتبقي. بالنسبة لمياه البحر عالية الصلابة، يلزم أيضًا تناول جرعات مضادة للتكلس قبل تغذية RO للتحكم في مؤشر تشبع لانجيلير (LSI) أقل من 1.5 وتشبع كبريتات الكالسيوم أقل من 230%.
مجالات التطبيق وسيناريوهات المشروع النموذجية
لقد توسع تطبيق غشاء RO لمياه البحر من إمدادات مياه الشرب البلدية التقليدية إلى قطاعات فرعية صناعية متعددة. وفي القطاع البلدي، تحقق محطات تحلية المياه الكبيرة بتقنية SWRO قدرات إنتاجية أحادية القطار تتجاوز 100 ألف متر مكعب يوميًا، فيما تتجاوز قدرة التحلية العالمية بتقنية SWRO 40 مليون متر مكعب يوميًا. في التطبيقات الصناعية، يتم استخدام غشاء مياه البحر على نطاق واسع لتحضير مياه تغذية الغلايات في محطات الطاقة الساحلية، وتحلية مياه التبريد في صناعة البتروكيماويات، وإمدادات المياه العذبة لمنتجعات الجزر والسفن البحرية.
باعتبارها شركة متخصصة في تصنيع أغشية التناضح العكسي لمياه البحر، قامت شركة Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. بنشر منتجاتها في القطاعات الصناعية المطلوبة بما في ذلك الخلايا الكهروضوئية وبطاريات الليثيوم والصلب وتوليد الطاقة والمواد الكيميائية وطباعة المنسوجات والصباغة والمواد الكيميائية للفحم. قام فريق البحث والتطوير التابع للشركة بتطوير أغشية خاصة للترشيح النانوي وحلول مجموعة أغشية التناضح العكسي المضادة للقاذورات التي تستهدف تركيز مياه الصرف الصحي عالية الملوحة ومتطلبات تصريف السوائل الصفرية. تحافظ هذه الحلول على تدفق مستقر في ظل ظروف تغذية عالية الصلابة وCOD عالية، مما يساعد العملاء على تحقيق معدلات إعادة استخدام مياه الصرف الصحي تتجاوز 85%.
| مجال التطبيق | تغذية نموذجية TDS | متطلبات المنتج من الماء | معايير اختيار الغشاء الرئيسية |
| مياه الشرب البلدية | 35,000 - 38,000 جزء في المليون | المواد الصلبة الذائبة <500 ملغم/لتر | رفض عالي (≥99.7%)، مع الانتباه إلى معدل رفض البورون |
| مياه تغذية الغلايات الصناعية | 35,000 - 45,000 جزء في المليون | المواد الصلبة الذائبة <50 ملغم/لتر | رفض عالي جدًا (≥99.8%)، مدمج مع RO للتمرير الثاني أو سرير مختلط |
| إمدادات المياه الجزيرة / البحرية | 30.000 - 38.000 جزء في المليون | المواد الصلبة الذائبة <1000 ملغم/لتر | تصميم وحدات مدمجة، مع التركيز على مقاومة الاهتزاز وكفاءة المساحة |
| تركيز مياه الصرف الصحي عالية الملوحة | 10,000 - 80,000 جزء في المليون | تركيز تخفيض الحجم | سطح غشاء مضاد للقاذورات، فاصل تغذية واسع، تصنيف الضغط العالي |
| الري الزراعي | 35,000 - 40,000 جزء في المليون | المواد الصلبة الذائبة <1000 ملغم/لتر | التوازن بين الرفض واستهلاك الطاقة، والتحكم في تكلفة المياه المنتج |
استراتيجيات صيانة العمليات والتنظيف
يعتمد التشغيل المستقر طويل المدى لغشاء التناضح العكسي لمياه البحر على إجراءات الصيانة الموحدة والتنظيف الكيميائي في الوقت المناسب (CIP). أثناء التشغيل العادي، يجب تسجيل ضغط التغذية وفرق الضغط بين المراحل وتدفق التخلل وموصلية التخلل يوميًا. عندما ينخفض تدفق النافذ الطبيعي بنسبة 10%-15%، يزيد فرق الضغط بين المراحل بنسبة 15%، أو ينخفض رفض الملح، تتم الإشارة إلى تلوث سطح الغشاء ويجب البدء في إجراءات التنظيف المكاني (CIP).
يجب اختيار بروتوكولات التنظيف بناءً على نوع الملوث: تتم معالجة القشور غير العضوية (كربونات، كبريتات، سيليكا) بتدوير حمض الستريك أو محلول حمض الهيدروكلوريك (الرقم الهيدروجيني 2-3)؛ تتم معالجة القاذورات العضوية والأغشية الحيوية باستخدام عوامل التنظيف القلوية (الرقم الهيدروجيني 11-12، الذي يحتوي على مواد خافضة للتوتر السطحي وعوامل مخلبية)؛ تتم معالجة قاذورات أكسيد الحديد والألومنيوم باستخدام حمض الأكساليك أو تنظيف تقليل ثاني كبريتيت الصوديوم. يجب التحكم في درجة حرارة التنظيف أقل من 35 درجة مئوية، مع انخفاض ضغط عنصر واحد لا يتجاوز 1.0 بار، لتجنب تلف طبقة الغشاء بسبب الإجهاد الميكانيكي أو الهجوم الكيميائي. أثناء عمليات الإغلاق الممتدة، يجب غمر عناصر الغشاء في محلول مادة حافظة ثنائي كبريتيت الصوديوم بنسبة 1% لمنع نمو الميكروبات.
اعتبارات الاختيار وتحسين التكلفة
عند اختيار غشاء RO لمياه البحر، لا ينبغي أن يكون سعر الشراء الأولي هو معيار القرار الوحيد؛ يجب تقييم التكلفة الإجمالية للملكية (TCO) بشكل شامل. يمكن لعناصر الغشاء عالية الرفض، على الرغم من ارتفاع سعر الوحدة، أن تقلل من خطوات المعالجة النهائية والاستهلاك الكيميائي. تحقق الأغشية منخفضة الطاقة (SWRO منخفضة الطاقة) التدفق المستهدف عند ضغوط تشغيل منخفضة، مما يقلل من متطلبات الطاقة لمضخة الضغط العالي وتكاليف الكهرباء على المدى الطويل. بالنسبة لمحطة تحلية بقدرة 10,000 متر مكعب يوميًا، فإن كل انخفاض بمقدار بار واحد في ضغط التشغيل يمكن أن يوفر ما يقرب من 150,000 إلى 200,000 كيلووات في الساعة سنويًا.
علاوة على ذلك، يؤثر معدل استرداد تنظيف عناصر الغشاء ودورة الاستبدال بشكل كبير على التكلفة الإجمالية للملكية. تعمل الأسطح الغشائية ذات الأداء الممتاز المضاد للقاذورات (مثل فاصل التغذية العريض وتصميم السطح الأملس) على تقليل تكرار التنظيف وإطالة عمر الخدمة. كمورد معتمد لغشاء التناضح العكسي لمياه البحر، تحتفظ شركة Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. بشهادات ISO9001 وISO14001 وISO45001 وCE، مما يؤدي إلى إنشاء نظام شامل لمراقبة الجودة يشمل إعداد صفائح الأغشية ولف العناصر واختبار الأداء للتأكد من أن كل عنصر من عناصر الغشاء يلبي المعايير الدولية الرائدة في الرفض والتدفق والمتانة.
الأسئلة المتداولة
01
الاختلافات الرئيسية بين مياه البحر وأغشية المياه المالحة
غشاء RO لمياه البحر is designed for salinity above 35,000 ppm, featuring a denser polyamide active layer and higher-pressure-rated FRP outer wrap, requiring operating pressures of 55-70 bar. Brackish water membranes are suited for TDS below 10,000 ppm, operating at 10-25 bar with higher flux but lower rejection. The two types are not interchangeable.
02
الأسباب الشائعة لانخفاض رفض الملح
تشمل الأسباب الرئيسية ما يلي: الضرر التأكسدي لطبقة البولي أميد (الكلور الحر الزائد)، والضرر الميكانيكي (المطرقة المائية أو فرق الضغط الزائد)، واستقطاب التركيز الناجم عن القشور/القاذورات، والحلقة O أو تسرب الموصل البيني. تعتبر المراقبة المنتظمة للكلور الحر أقل من 0.1 جزء في المليون والمعالجة المسبقة والتنظيف المناسبين أمرًا ضروريًا.
03
استهلاك الطاقة النموذجي لأنظمة SWRO
تستهلك محطات تحلية المياه بتقنية SWRO الحديثة ما يقرب من 2.8 إلى 3.8 كيلووات في الساعة لكل متر مكعب، وتمثل طاقة المضخات عالية الضغط ما بين 60% إلى 70%. يمكن لأجهزة استعادة الطاقة (مثل توربينات بيلتون أو مبادلات الضغط) استعادة الضغط المتبقي المركز، مما يقلل طاقة النظام إلى أقل من 3.0 كيلووات ساعة/م3، مع تحقيق بعض المشاريع المتقدمة 2.5 كيلووات ساعة/م3.
04
متطلبات التخزين والحماية لعناصر الغشاء
يتم تغليف العناصر الغشائية الجديدة بأكياس بولي إيثيلين تحتوي على 1% ثنائي كبريتيت الصوديوم، مع فترة صلاحية تبلغ حوالي 3-6 أشهر. بعد التثبيت، إذا تم إيقاف تشغيل النظام لأكثر من 7 أيام، فيجب غمر العناصر في محلول حافظة؛ بالنسبة لعمليات إيقاف التشغيل قصيرة المدى (1-7 أيام)، يوصى بالتنظيف بالضغط المنخفض لمدة 30 دقيقة كل 24 ساعة. يجب أن تكون درجة حرارة التخزين 5-30 درجة مئوية، مع تجنب أشعة الشمس المباشرة والتجميد.
05
تحديد متى تتطلب عناصر الغشاء الاستبدال
عندما يظل التدفق المتخلل الموحد أقل من 70% من القيمة الأولية بعد التنظيف المناسب للتنظيف المكاني (CIP)، ينخفض رفض الملح باستمرار إلى ما دون القيم المضمونة، أو لا يمكن استعادة فرق الضغط بين المراحل إلى المعدل الطبيعي، ويكون الغشاء قد وصل إلى نهاية العمر الافتراضي. تدوم أغشية مياه البحر النموذجية من 3 إلى 5 سنوات في ظل الصيانة الجيدة، اعتمادًا على جودة مياه التغذية وظروف التشغيل.
06
تأثيرات درجة الحرارة على أداء الغشاء
لكل زيادة بمقدار درجة مئوية واحدة، يزيد تدفق التخلل بنسبة 3% إلى 3.5% تقريبًا، لكن مرور الملح يزداد أيضًا، مما يقلل من الرفض. خلال فصل الشتاء، تنخفض درجات الحرارة المنخفضة، ولكن تتحسن جودة المياه. خلال درجات الحرارة المرتفعة في الصيف، يجب زيادة ضغط التشغيل بشكل معتدل للحفاظ على التدفق. يجب أن تأخذ حسابات التصميم في الاعتبار أعلى درجة حرارة سنوية للمياه عند تحديد حجم عناصر الغشاء ومضخات الضغط العالي.
